脫硫設備

雙堿法脫硫

1、工藝介紹：
鈉鈣雙堿法脫硫工藝( Na2C03/Ca(OH)2)是在石灰石／石膏法基礎上結合鈉堿法發展起來的工藝，它克服了石灰石／石膏法容易結垢、鈉堿法運行費用高的缺點。它利用鈉鹽易溶于水，在吸收塔內部采用鈉堿吸收S02，吸收后的脫硫液在再生池內利用廉價的石灰進行再生，從而使得鈉離子循環吸收利用。
該工藝綜合石灰法與鈉堿法的特點，解決了石灰法的塔內易結垢的問題，提高了鈉堿法吸收效率高的優點。
2、工藝特點：
與石灰石或石灰濕法脫硫工藝相比，雙堿法原則上有以下優點：
a用鈉堿脫硫，循環水基本上是[Na+]的水溶液，在循環過程中對水泵、管道、設備均無腐蝕與堵塞現象，便于設備運行與保養；
b吸收劑的再生和脫硫渣的沉淀發生在塔外，這樣避免了塔內堵塞和磨損，提高了運行的可靠性，降低了操作費用；
c．鈉基吸收液吸收S02速度怏，故可用較小的液氣比，達到較高的脫硫效率，一般在90%以上；
d．對脫硫除塵一體化技術而言，可提高石灰的利用率。
3、工藝流程
鈉鈣雙堿法[Na2C03/Ca(OH)2]采用純堿啟動，鈉鈣吸收S02、石灰再生的方法。其基本化學原理可分脫硫過程和再生過裎：
1、脫硫過程
Na2C03+S02 Na2S03+C02 (1)
2NaOH+S02 Na2S03+H20 (2)
Na2C03+S02+H20 NaHS03 (3)
(1)式為吸收啟動反應式；’
(2)式為主要反應式，pH>9（堿性較高時）
(3)式為當堿性降低到中性甚至酸性時(5<pH<9)
2、再生過程
2NaHSO3+Ca(OH)2 Na2SO3++CaSO3 +2H2O (5)
Na2SO3+Ga(OH)2 2NaOH+CaSO3 (6)
在石灰漿液（石灰達到飽和狀況）中，中性（兩性）的NaHS03很快跟石灰反應從而釋放出'Ixla+]，隨后生成的[8032-]又繼續跟石灰反應，反應生成的亞硫酸鈣以半水化合物形式慢慢沉淀下采，從而使[Na+]得到再生，吸收液恢復對S02的吸收能力，循環使用。
脫硫副產物為亞硫酸鈣或硫酸鈣（氧化后），用戶可以根據自己的需要，采用不同的方法對副產品進行處理。

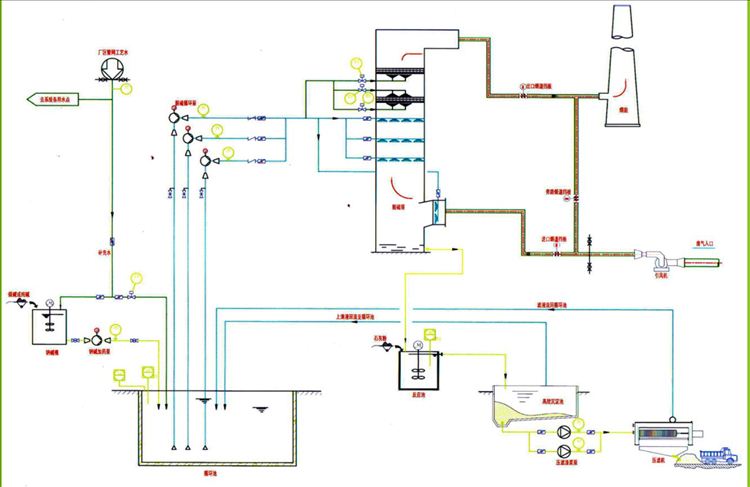

4、工藝流程介紹

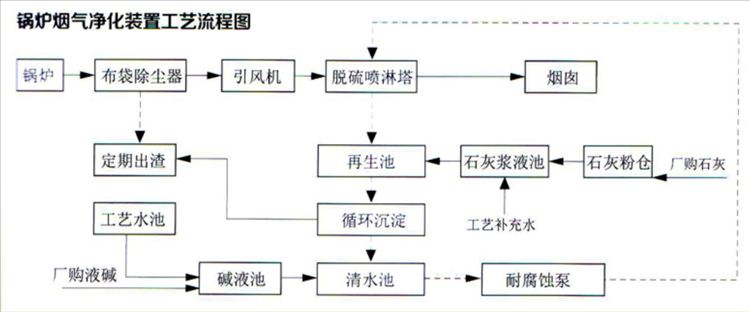

脫硫系統由S02吸收系統、煙氣系統、脫硫劑供給系統、脫硫副產物處理系統、工藝水系統、電氣控制系統組成。鍋爐除塵脫硫煙氣流程
鍋爐來煙氣一布袋除塵器一引風機一脫硫吸收塔-煙囪；另設100%煙氣旁路，用于當脫硫系統發生故障時，檢修脫硫系統不需要停爐使用。
燃煤鍋爐產生的污染煙氣先進入原除塵器，經除塵器除去大部分粉塵后，由引風機抽出正壓吹入高效霧化噴淋式脫硫塔內（煙氣進口設置在脫硫塔中下部），在脫硫塔的入口處設置了預降溫與預脫硫系統，經過降溫增濕并脫去部分S02后的煙氣進入脫硫塔。在脫硫塔內煙氣由下而上與噴淋漿液逆流接觸，兩者充分混合。塔內設置三層高效霧化系統，在該區段空間充滿著由霧化器噴出的粒徑為100·300 u m的霧化液滴，煙氣中S02與吸收堿液再次反應，脫除90%以上的二氧化硫。噴霧系統的合理選型及科學布置，使該霧化區形成無死角、重疊少的霧狀液體均勻分布的霧化區段，煙氣較長時間內在霧化區中穿行，煙氣中S02有了充足的機會與脫硫液接觸，并不斷與霧滴相碰，其中S02與吸收液進行反應．從而被脫除，同時殘留煙塵被帶上“水珠”，質量增大。脫硫后的液體落入脫硫塔底部，定時定期排入脫硫塔后設置的收集系統，適當補充一定量的堿液后經循環泵再次送入噴霧和配液系統中再次利用，脫硫劑始終處于循環狀態。經多次循環后的脫硫漿液排入后處理系統，由于設計的特殊性，經脫硫后的煙氣通過塔頂除霧器時，利用其導向作用產生強大的慣性力，將煙氣中的液滴分離出來，達到同時除塵除霧的效果。潔凈煙氣最終達標排放。

石灰石石膏法脫硫

1、簡介
脫硫石膏是對含硫燃料（煤、油等）燃燒后產生的煙氣進行脫硫凈化處理后，得到的工業副產石膏。它是顆粒細小、品位高的濕態二水硫酸鈣晶體，又稱為排煙脫硫石膏、硫石膏。我國脫硫石膏年排放量約為6000萬噸，而平均利用率不足10%。石膏法脫硫是濕法脫硫最常用的一種。但是石灰石／石膏法的缺點也是比較明顯的：初期投資費用太高、運行費用高、占地面積大、系統管理操作復雜、磨損腐蝕現象較為嚴重、副產物一石膏很
難處理（由于銷路問題只能堆放）、廢水較難處理。
該技術與拋棄法的區別在于向吸收塔的漿液中鼓入空氣，強制使CaSO3都氧化為CaS04(石膏），脫硫的副產品為石膏。同時鼓入空氣產生了更為均勻的漿液，易于達到90%的脫硫率，并且易于控制結垢與堵塞。由于石灰石價格便宜，并易于運輸與保存，因而自80年代以來石灰石已經成為石膏法的主要脫硫劑。當今國內外選擇火電廠煙氣脫硫設備時，石灰石，石膏強制氧化系統成為優先選擇的濕法煙氣脫硫工藝。
2、工藝原理
采用石灰石或石灰作為脫硫吸收劑，石灰石經破碎磨細成粉狀與水混合攪拌成吸收漿液，當采用石灰為吸收劑時，石灰粉經消化處理后加水制成吸收劑漿液。在吸收塔內，吸收漿液與煙氣觸混合，煙氣中的二氧化硫與漿液中的碳酸鈣以及鼓入的氧化空氣進行化學反應從而被脫除，最終反應產物為石膏。
3、工藝流程
鍋爐／窯爐 除塵器 引風機 吸收塔 煙囪
來自于鍋爐或窯爐的煙氣經過除塵后在引風機作用下進入吸收塔，吸收塔為逆流噴淋空塔吉構，集吸收、氧化功能于一體，上部為吸收區，下部為氧化區，經過除塵后的煙氣與吸收塔內的循環漿液逆向接觸。系統—裝3-5臺漿液循環泵，每臺循環泵對應一層霧化噴淋層。當只有一臺機組運行時或負荷較小時，可以停運1—2層噴淋層，此時系統仍保持較高的液氣比，從而可達到所需的脫硫效果。吸收區上部裝二級除霧器，除霧器出口煙氣
中的游離水份不超過75mg/Nm3。吸收S02后的漿液進入循環氧化區，在循環氧化區中，亞硫酸鈣被鼓入的空氣氧化成石膏晶體。同時，由吸收劑制備系統向吸收氧化系統供給新鮮的石灰石漿液，用于補充被消耗掉的石灰石，使吸收漿液保持一定的pH值。反應生成物漿液達到一定密度時排至脫硫副產品系統，經過脫水形成石膏。
4、工藝原理
脫硫過程
CaC03+S02+1/2H20 CaS03·1/2H20+C02
Ca(OH)2+S02 CaS03·1/2H20+1/2H20
CaS03·1/2H20+S02+1/2H20 Ca(HS03)2
氧化過程
2CaS03·1/2H20+02+3H20 2CaS04+ 2H20
Ca(HS03)2+02+2H20 CaS04·2H20+H2S04

石灰石（石灰）一石膏濕法脫硫工藝采用價廉易得的石灰石或石灰作脫硫吸收劑，石灰石經破碎磨細成粉狀與水混合攪攔成吸收漿液。當采用石灰為吸收劑時，石灰粉經消化處理后加水撐攔制成吸收漿。在吸收塔內，吸收漿液與煙氣接觸混合，煙氣中的二氧化硫與漿液中的碳酸鈣以及鼓入的氧化空氣進行化學反應被脫除，最終反應產物為石膏：脫硫后的煙氣經除霧器除去帶出的細小液滴，經換熱器加熱升溫后排入煙囪。脫硫石膏漿經
脫水裝置脫水后回收。由于吸收漿液循環利用，脫硫吸收劑的利用率很高。

半干法脫硫工藝

1、工藝簡介
煙氣進入特制的裝有雙流霧化器塔，脫硫液由貯槽經給液泵，與壓縮空氣混合后進入塔中并發生復雜的物理化學反應，脫硫液中堿性物與煙氣中S02、02反應生成硫酸鹽。煙氣熱量使脫硫液中的水分全部汽化，反應后的氣再經干式除塵器除塵后，由煙囪排放。

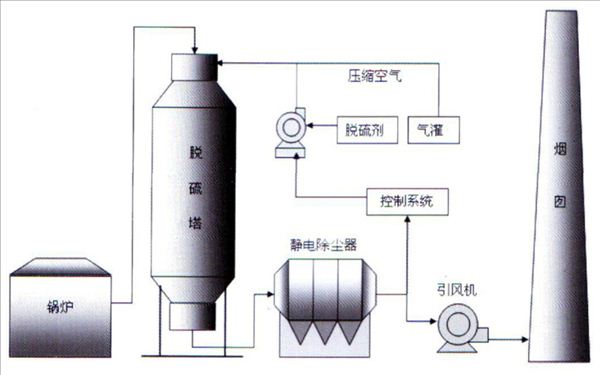

2、工藝流程

3、技術特點
脫硫效率高，可同時脫硫脫氮；脫硫劑為氨水，脫硫液全部汽化，不產生廢水，無二次污染；對已有除塵設備的廢氣增加脫硫塔，設備占地面積小，投資費用低；操作簡單，自控運行，維修方便：采用各種堿性廢水、廢氨水作脫硫劑，以廢治廢，運行成本低。
4、適應范圍
半干法脫硫除塵工藝適用于大、中、小型各種燃煤鍋爐以及窯爐的煙氣脫硫。

氨法脫硫

1、工藝介紹
氨法屬于回收法，是高效低耗能的濕法，適用范圍廣，不受燃煤含硫量、鍋爐容量及工業爐窯、煙氣二氧化硫濃度的限制。除脫硫效率可達95%-99%外，不產生廢水、廢渣，副產品可作為農用肥料等，還具有脫出部分NOX（氮氧化物）的能力。從實際運行效果看，其脫硫率可滿足各地環保的要求，運行費用低，氨法脫硫是較適宜中國國情的一項煙氣脫硫技術。 氨法具有豐富的原料，以氨（廢氨水、液氨、碳銨或氨水等）為原料，我國能源以煤炭為主（占一次能源消費的70%左右），S02近年排放量在2500萬噸／年以上，其中火電、冶煉、化工等行業集中排放量超過1500萬噸／年，若按1000萬噸S02用氨法處理，需NH3(氨)量?jī)H為530萬噸／年，因此原料供應是完全有保障的。
氨法最大的特點是使低濃度S02煙氣中的S02資源化利用，可以按不同的工藝獲得需要濃度的SO2，可生產硫酸銨、硫酸、液體S02，或者生產高價值的化肥產品，并可進一步衍生磷銨、硝銨、硫酸鉀?？蛇M(jìn)一步改善我國的化肥產品結構，利于農業發展。所產化肥出口東南亞，具有良好的市場前景。
2、亞太氨法技術介紹
江蘇永春環保長期致力于低濃度二氧化硫煙氣的氨法治理回收系統酌研究與開發，其脫硫效率可>99%，利用新型氨法回收的S02可以生產工農業廣泛應用的各種產品，除了生產硫酸銨可進一步形成多條產業鏈，利用回收的S02生產化肥，它具有市場容量大、脫硫劑易得等特點，在解決了吸收工藝基礎上還可根據需要，規劃生產不同的化肥產品如：磷銨、硝銨、硫酸鉀等產品。目前該技術已在易門銅業有限公司、云南銅業股份有限公司、云南馳宏鋅鍺股份有限公司、云南云維集團、河北邢臺鋼鐵公司等大型企業實現產業化運用，現已竣工驗收的省內外數十項環保項目，合格率100%，優良率95%以上。
3、工藝原理
吸收過程化學反應為：
NH3+H20+S02=NH4HS03 (1)
2NH3+H20+S02=(NH4)2S03 (2)
(NH4)2S03+S02+H20=2NH4HS03 (3)
2NH4HS03+2NH3=2(NH4)2S03 (4)
正常吸收工藝控制是按(3)、(4)反應循環進行
S02
(NH4)2S03 NH4HS03
NH3
氧化過程化學反應為：
(NH4)2S03+1/2 02=(NH4)2S04 (5)
NH4HS03+1/2 02=NH4HS04 (6)
NH4HS04+(NH4)2S03=(NH4)2S04+NH4HS03 (7)
4．技術特點
4.1催化氧化技術
我公司研發的新型高效亞鹽氧化催化劑，顯著提高了亞鹽氧化率，氧化率可穩定在98%以上。
4.2特種玻璃鋼防腐技術
采用特殊玻璃鋼材料，使脫硫系統主要設備具有優越的耐腐蝕性能。
4.3微孔曝氣技術
提高了氣液接觸比表面積，與傳統鉆孔曝氣相比，明顯提高了氧的利用率，減少了氧化空氣用量。
4.4液相過濾技術
有效分離硫銨溶液中的煙塵，保證硫酸銨產品具有良好的品質。
4.5余熱利用技術
煙氣降溫的同時充分利用煙氣余熱，對于塵含量低于50mg/Nm3的煙氣可直接利用余熱濃度結晶；對于塵含量高于50mg/Nm3的煙氣可利用余熱使硫銨液水分蒸發而濃縮，減少負壓蒸發時所需的蒸汽耗量，降低固體硫銨生產運行成本。
4.6高效除霧技術
我公司研究和開發高性能的除霧器，其除霧效率高，系統阻力降小，有效提高了氨的利用率。
4.7負壓蒸發技術
負壓蒸發結晶工藝固體硫銨成品結晶好，顆粒度大。
5、適用領域
本技術適用于有色（黑色）冶金工業爐窯、化工行業及燃煤電廠鍋爐煙氣脫硫。特別適合鋼鐵燒結機、煤化工企業鍋爐煙氣脫硫（利用焦化廢氨水脫除煙氣S02，達到以廢治廢、變廢為寶的目的，產生顯著的經濟效益）。
